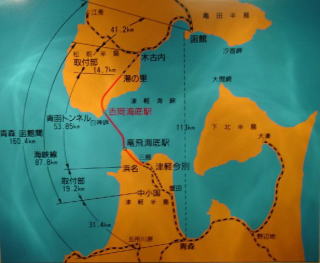

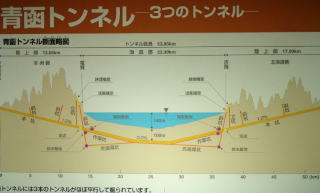

青函トンネルは全長５３,８５㎞、海底部は２３,３㎞
で海峡中央部では海面下約２４０ｍのトンネルで
ある。
地震防災システムは警報地震計、UrEDAS、流
量計の他にトンネル工事で難航した４箇所の断層
の覆行部に歪計、気圧計、温湿度計を設置・計
測しています。

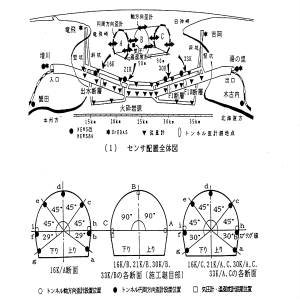

断層監視地点は下図に示すように１６,２１,３０,３３㎞
に円周（１４台）、軸方向（７台）４断層で合計
８４台の歪量が中央処理（函館CTC、JR総研）
装置に送られモニターされています。
〈１９８８年３月〉
開業前の設置工事から青函トンネル
地震防災システムとして運用されてる
今日までトンネル断面の歪量の変動
を（海峡の潮汐現象も含め）年間通
してとらえています。強地震時は指令

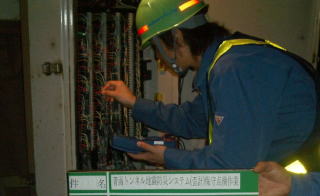

により1/100秒サンプリングで動的なデータも収録されます。当社では本坑ト
ンネル各断層部に設置されている歪計・気圧計・温湿度計と作業坑道にあ
る地震ハット室内の歪監視装置の点検・校正を年/回１週間に渡り実施して
おり、今後もトンネル安全のため業務を遂行してまいります。
